산업용 알루미늄 프로파일 케이블 트레이의 적용 시나리오 및 설치 방법

산업용 알루미늄 프로파일 케이블 랙은 다양한 용도로 사용됩니다.컴퓨터실의 기지국 구축 등 광케이블, 전선, 케이블 등은 존재하는 곳에 배치해야 합니다.현대 통신 장비실의 통신 장비에 없어서는 안될 보조 장비인 알루미늄 합금 케이블 랙은 모든 케이블의 무게를 지탱하고 배선을 제공하며 장비의 상단 고정 지지대를 제공하는 기능을 가질 뿐만 아니라 장비를 아름답게 하는 기능도 있습니다. 방.

통신장비실 외에 어디에 적용할 수 있나요?

21세기에는 산업화가 급속도로 발전하고 있습니다.어떤 산업이 자체 장비 운영 기반을 가지고 있더라도 장비가 있는 곳에는 알루미늄 프로파일 케이블 랙의 보조 역할이 필수적입니다.이 기능은 특히 장비 라인을 라우팅하는 데 사용됩니다.다음은 그 역할 공장 현장 응용 프로그램입니다.

그림은 캐비닛 배선을 용이하게 하기 위해 생산 작업장에서 사용됩니다.그 구조는 캐비닛 상단 설치와 지상 지지대 설치의 두 가지 설치 형태를 채택합니다.4040 알루미늄 프로파일로 제작되었으며 이중층 구조의 배선으로 나누어져 있습니다.사진을 보면 알 수 있습니다. 배선 상황을 명확하게 볼 수 있으며 고객은 실제 사용에 따라 유연하게 맞춤 설정할 수 있습니다.드릴링이나 특수 도구가 필요하지 않아 작업량과 시공 시간이 줄어듭니다.

그림 2에서는 천장 설치를 사용합니다.바닥은 작동 장비를 배치하는 데 편리합니다.자동화된 조립 라인에 각종 장비를 설치하려면 배선이 필요합니다.위에서부터 라우팅하면 바닥 공간을 절약하고 장면을 아름답게 만들 수 있습니다.사용된 프로파일 사양도 4040 프로파일입니다.천장에 사용되는 액세서리 튼튼하게 만들기 위해 프로파일 액세서리가 필요하지 않습니다.3구 커넥터, 4구 직접 연결 플레이트, U자형 브래킷, 알루미늄 붐 상단 고정 장치, 와이어 붐 상단 고정 장치, 나사형 붐 브래킷을 포함한 특수 액세서리가 있습니다.

알루미늄 합금 케이블 랙 완전 개방형 베어 r로 설계되었습니다.일에 따르면 승인e 정보 산업부의 요구 사항을 준수하며 천장, 벽 및 수직 랙에 케이블을 배선하는 데 사용할 수 있습니다.하중 지지 효과가 좋고 아름답고 편리하며 향후 유지 관리, 검사 및 수리에 편리합니다.티설치 방법은 일반적으로 다음 세 가지 유형으로 구분됩니다.

1.천장 설치

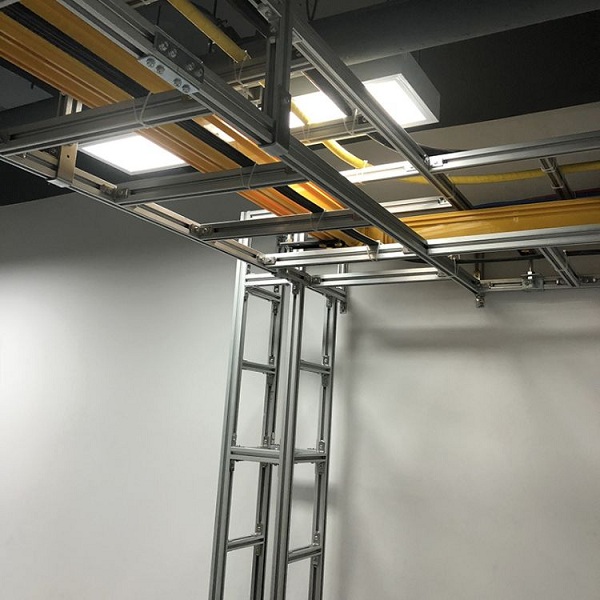

천장 설치 현재 데이터 센터의 통합 케이블링은 상향 라우팅에 널리 사용됩니다.상부 라우팅 랙은 유지 관리 및 방열을 용이하게 하고, 냉난방 및 환기에 도움이 되며, 쥐 방지 및 방수 역할도 할 수 있습니다.설계 시 조명, 방화, 공기 덕트, 보 및 기둥 등 설치 공간의 높이를 충분히 고려해야 합니다. 상부 케이블링 프레임에 1.5m마다 행거 세트를 설치하는 것이 좋습니다. .특정 스팬도 실제 부하를 기준으로 계산해야 합니다.국부적으로 높은 하중이 있는 경우 행거 밀도를 높여야 합니다.이중층 배선 랙을 설치할 때 강전류 배선 랙과 약한 전류 배선 랙 사이의 수직 간격은 ≥300mm여야 합니다.상단의 명확한 높이 제한으로 인해 강한 케이블 랙과 약한 케이블 랙을 수평 간격 ≥150mm로 동일한 평면에 설치할 수 있습니다.

2. 캐비닛 상단 설치

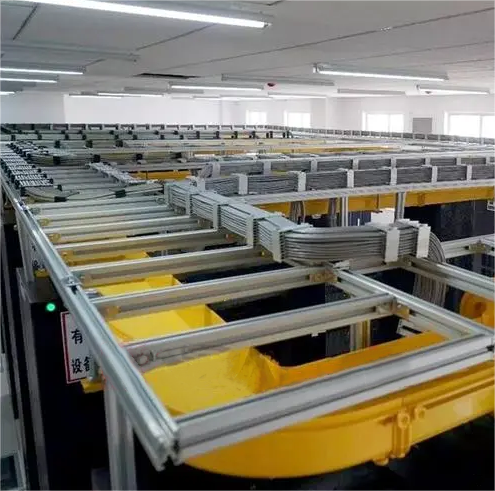

캐비닛 상단 설치 실제 데이터센터 설치 시 바닥이 너무 높거나, 상부 구조가 특수하거나, 천정을 손상시키고 싶지 않은 소유자 등의 이유로 행거를 설치할 수 없다.이 경우 캐비닛 상단에 케이블 랙을 설치하도록 선택할 수 있습니다.상단 브라켓과 캐비닛은 볼트로 고정되어 있습니다.캐비닛 상단에는 구멍이 없으므로 드릴로 뚫어야 합니다.브래킷의 설치 높이는 임의적입니다.하단 배선 랙은 일반적으로 캐비닛 상단보다 150mm~200mm 높습니다.실제 높이는 전산실의 전반적인 상황을 종합적으로 고려해야 하며, 배선 랙 위의 배선 공간 확보를 최우선으로 해야 합니다.이러한 종류의 설치에는 모든 캐비닛이 제 위치에 있어야 하며 캐비닛 사이의 거리가 너무 커서는 안 됩니다. 이로 인해 과도한 스팬으로 인해 배선 랙이 붕괴될 수 있으며 캐비닛은 이후 조정이 불편할 것입니다. 설치.

3. 지상 지지대 설치

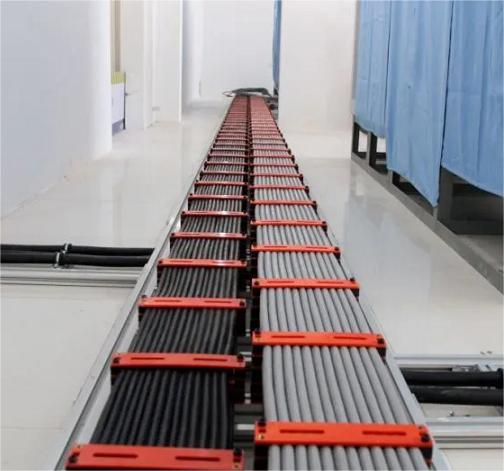

지상 지지대 설치 지상지지대 설치는 배선을 지상에 설치하는 것으로 옥외 기지국에 많이 사용된다.전산실 천장에 매달아야 한다는 조건은 없습니다.장비가 제자리에 있지 않을 때 케이블 랙은 벽 끝과지면을 고정할 수 있습니다.전산실에 정전기 바닥이 있는 경우 기둥이 땅에 뿌리를 내리고 고정될 수 있도록 정전기 바닥에 구멍을 뚫어야 합니다.
